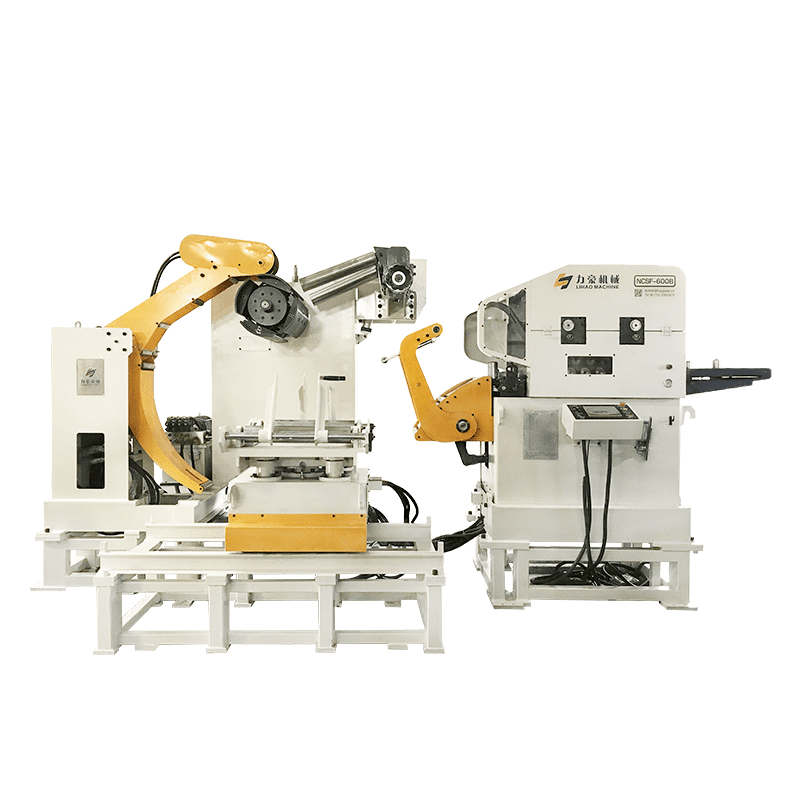

Устройство 3 в 1 — Разматыватель рулонов и выпрямитель-податчик, серия NCSF, для листов толщиной от 0,8 мм до 6,0 мм
Функции: Размотка, выравнивание и подача
Совместимое оборудование: Кривошипный пресс, пресс-формовочный станок, станок лазерной резки, формовочный станок
Модели: 400A, 600A, 800A, 1000A, 1300A
Способ управления: Сенсорный экран и рукоятка пробной формы
Уникальные преимущества: Компактные размеры, автоматическая подача, ограничение, размотка, выравнивание и подача; простота в эксплуатации
Трёхкомпонентное подающее устройство (3-в-1) для толстолистового металла, толщиной от 0.8 до 6.0 мм
- Технические характеристики:
| Модель | Единица измерения | NCSF-400A | NCSF-600A | NCSF-800A | NCSF-1000A | NCSF-1300A |
| Ширина материала | мм | 100-400 | 100-600 | 100-800 | 100-1000 | 100-1300 |
| Толщина материала | мм | 0.8-6.0 | ||||
| Максимальный вес материала | кг | 3000 | 5000 | 5000 | 7000 | 10000 |
| Внутренний диаметр валка | мм | Φ 508 | ||||
| Внешний диаметр валка | мм | Φ 1050 — 1600 | ||||
| шт. | (Для наружных диаметров менее 1050, пожалуйста, укажите это заранее) | |||||
| Корректирующий валок | 7 штук, 4 сверху/3 снизу, диаметр 68 мм | |||||
| Подающий валок | шт. | 2 штуки, верх 1/низ 1, диаметр 84 мм | ||||
| Подающий валок | шт. | 2 штуки, верх 1/низ 1, диаметр 84 мм | ||||
| Давление воздуха | МПа | 0.55 — 0.60 | ||||
| Серводвигатель | кВт | AC 5.5 | AC 7.5 | AC 11 | ||
| (Для увеличения крутящего момента необходимо добавить двухступенчатую трансмиссионную систему) | ||||||
| Мощность реечного двигателя (кВт) | кВт | AC 2.2 | AC 3.7 | AC 5.5 | AC 7.5 | |
| Высота линии подачи | мм | ПАРАМЕТР ЗАДАЁТСЯ ЗАКАЗЧИКОМ | ||||
| Точность подачи | мм | Когда 0-400,±0.2 | Когда 0-600,±0.2 | Когда 0-800,±0.2 | Когда 0-1000,±0.2 | |
| Диапазон расширения | мм | Φ 460 — 530 | ||||
| Способ расширения | Гидравлическое расширение | |||||
| Направление подачи | слева направо/справа налево (важный параметр, заполняемый клиентом) | |||||
| Используемые материалы | Горячекатаная сталь, холоднокатаная сталь, травленая сталь, нержавеющая сталь | |||||
| Рабочая мощность | AC380±10%,50 Гц, трехфазная пятипроводная система | |||||
| Цвет машины | Согласно каталогу (основной цвет RAL9010), желтый цвет используется для защитных и подвижных частей. | |||||
- Таблица корректирующих возможностей
| Предел текучести (Н/мм²) | 245 | 368 | 490 | |
| Предел прочности на растяжение (Н/мм²) | 392 (40kgf/mm²） | 488 (50kgf/mm²） | 580 (60kgf/mm²） | |
| Толщина металла, (мм) | 2 | 400 | 400 | 398 |
| 2.5 | 400 | 400 | 319 | |
| 2.8 | 400 | 379 | 285 | |
| 3.2 | 400 | 332 | 250 | |
| 4,0 | 400 | 266 | 200 | |
| 4.5 | 360 | 240 | 180 | |
| 5,0 | 290 | 193 | 145 | |
| 6,0 | 200 | 133 | 100 | |
- Автоматический разматыватель рулонов 3 в 1 с выпрямителем и сервоприводом для силового пресса
Экономия места для петли, повышение безопасности. Рулонный материал поступает из разматывателя через левый и правый направляющие ролики с усовершенствованными фотодатчиками, обеспечивая непрерывную петлю. Система разматывания обеспечивает подачу рулонного материала снизу вверх, проходя через устройство раскрытия, устройство выравнивания кончика рулона, прижимные ролики, рабочие ролики и подающие ролики, что обеспечивает превосходную плавную подачу рулонного материала.
- Габаритные размеры оборудования и принципиальная схема (только для справки)
(1) Максимальная длина оборудования: приблизительно 5500 мм
(2) Максимальная ширина оборудования: около 3000 мм
(3) Максимальная высота оборудования: приблизительно 2400 мм
- Подходящие параметры материала:
Материал: холоднокатаная сталь, травленая сталь, горячекатаная сталь, нержавеющая сталь
Обработка поверхности материала: без обработки
Толщина материала: 0,8-6,0 мм (см. таблицу корректировок материала)
Ширина полосы пропускания материала: 100-400 мм
Предел текучести: ≤ 590 Н/мм²
Предел прочности на растяжение: ≤ 790 Н/мм²
Внутренний диаметр валка: 508 мм
Внешний диаметр валка: ≤ 1600 мм
Количество валка: 7000 кг
- СТАНДАРТНЫЕ ДОПОЛНЕНИЯ:
Комбинированный редуктор для максимальной передачи мощности
Выходная контактная сеть для помощи и поддержки материала
Подающие и правильные ролики с твердым хромированным покрытием
Линия подачи легко регулируется с помощью винтовых домкратов с червячной передачей
Правильный механизм регулируется с помощью винтовых домкратов с червячной передачей
Устройство поддержки натяжного ролика с поворотом влево/вправо
Регулировщик эталонного индикатора
Узел поддержки подачи рулонного материала
Устройство раскрытия правильного механизма
Устройство прижимного рычага
Электромагнитная петля управления
Трансформатор
Программа подачи с управлением ПЛК от Mitsubishi
- Дополнительные устройства:
Подающая тележка, гидравлические ножницы, наклонная штамповочная головка, сервопривод регулировки выравнивания, двухсторонняя система смазки
