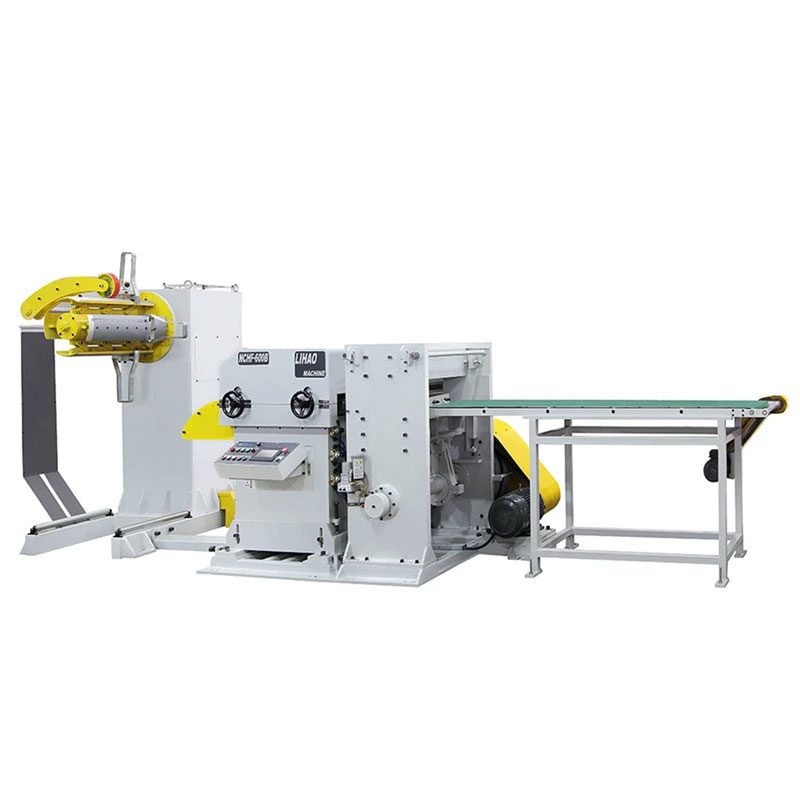

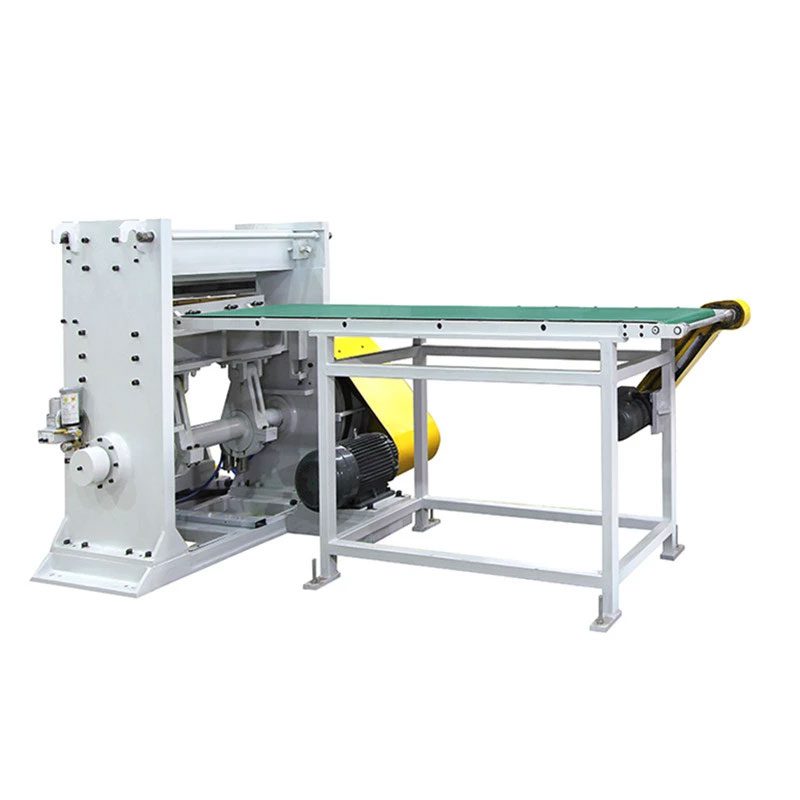

Линия поперечной резки рулонного металлопроката
Простота и выгодная цена
Компактная конструкция
Простая и безопасная система управления
Возможность индивидуальной настройки
Особенности линии поперечной резки рулонного металлопроката
1. Применяется для разматывания, выпрямления и подачи разнообразных металлических листов.
2. Автоматизация процесса производства.
3. Используются серводвигатели, ПЛК и другие электроузлы японских брендов – низкая частота отказов и долгий срок службы.
4. Валки с хромированным покрытием – высокая точность и повышенная долговечность.
5. Простое вводимое значение длины подачи, удобная эксплуатация, безопасность и высокая стабильность.
6. Оптимизированная конструкция по принципам эргономики – стабильное качество, высокие показатели безопасности, компактность, экономия рабочего пространства, дополнительная гарантия надежности и безопасности работы.
7. Седьмиточечная система выправляющих валков обеспечивает эффективное выпрямление высокотвердых материалов, повышая точность правки и подачи.
8. По желанию заказчика: автоматическая регулировка диапазона выпрямления через серводрайверную систему для повышения уровня автоматизации.
спецификация
| Наименование | Разматыватель, правильное устройство, НЧ серво валковый подающий механизм. Упрощенная линия подрезки по длине (валковый погрузчик – опционально) | ||
| Модель | NCHF-300B | NCHF-400B | NCHF-600B |
| Ширина материала, мм | 50 ～ 300 | 50 ～ 400 | 50～600 |
| Толщина материала, мм | 0.2～2.0 | ||
| Мощность выправления | 300×1.4 мм 250×1.6 мм 190×2.0 мм | 400×1.2 мм 300×1.4 мм 250×1.6 мм 190×2.0 мм | 600×0.8 мм 500×1.0 мм 400×1.2 мм 300×1.4 мм 250×1.6 мм 190×2.0 мм |
| Длина подачи | 0-9999.99 мм | ||
| Внутренний диаметр рулона | Ø508 мм (гидравлическое раскрытие) (диапазон раскрытия Ø460 мм～Ø530 мм) | ||
| Максимальный внешний диаметр рулона | Ø1200 мм | ||
| Максимальный вес рулона | 3 Тонны | ||
| Диаметр выправляющих валков | Ø48 мм × 11 (сверху 6 шт. / снизу 5 шт.) | ||
| Диаметр подающих валков, мм | 66 | ||
| Двигатель разматывателя | 1.5 кВт | ||
| Двигатель выправителя | 2.9 кВт | ||
| Скорость подачи | 0～20 м/мин | ||
| Точность подачи | <±0.2 мм | ||
| Высота линии подачи, мм (от выхода материала до пола) | 1000–1150 (можно изменить по требованию заказчика) | ||
| Направление подачи | слева направо или справа налево | ||
| Электрическая мощность | 3-фазный, переменный ток 380 В ±10%, 50 Гц ±2% | ||
| Пневматическое давление | 0.5 МПа | ||
